stand (استند)

ادامه جزئیات پروژه

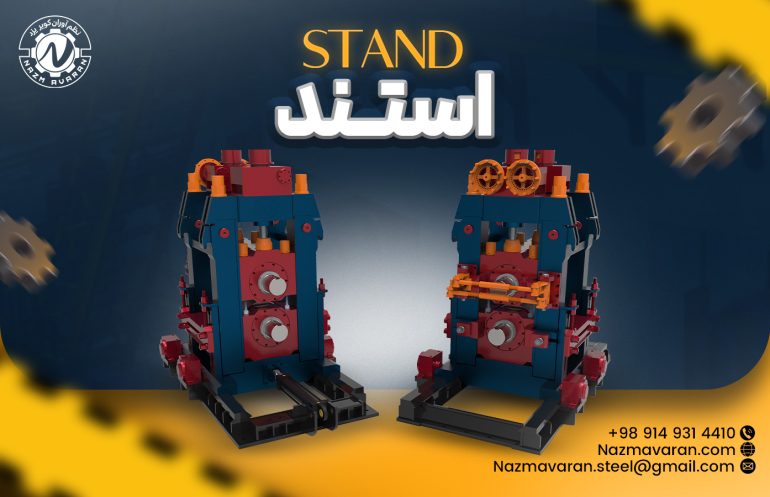

یکی ازماشین آلات مهم در صنعت نورد و فولاد، قفسه استند نورد است که در تولید مقاطع: تیرآهن، میلگرد، سپری، نبشی و … بکار برده می شود.این دستگاه همراه با متعلقات مونتاژی آن دارای غلطک‌هایی کالیبر شده است که با توجه به نوع محصول طراحی و با دریافت نیرو و گشتاور لازم از گیربکس و نهایتا گاردان، عملیات تولید مقاطع فولادی را به انجام می رساند.غلطک‌های دستگاه نورد بر روی یاتاقان‌ها سوار شده و توسط گوه ها بر روی استند نگهداری می شود و می تواند به سمت بالا و پایین بلغزند. معمولاً غلطک‌های تحتانی در داخل استند ثابت هستند و غلطک‌های فوقانی متحرک می باشند. غلطک‌های فوقانی، به کمک پیچ حلزون و مهره برنجی که نیروی محرک آن توسط هیدروموتور تامین می شود، به سمت بالا و پایین تغییر مکان می دهند. نوسانات حاصل از ورود قطعه کار به داخل دستگاه نورد در غلطک‌های فوقانی توسط فنرهایی که در دستگاه تعبیه شده خنثی می گردد، در نتیجه هیچ ضربه ناگهانی در هنگام دریافت خوراک بوجود نخواهد آمد.

انواع استند با توجه به نوع خط نورد به دو صورت افقی و عمودی و با مکانیزم تنظیم هیدرولیکی، پنوماتیکی و دستی ساخته می شوند.
همچنین قفسه های نورد را بر اساس نوع کار به چهار تیپ تقسیم می شود :
استند یونیورسال کلاسیک (classic)
استندهای خشن کاری ( Roughing Rolling )
استندهای بخش میانی ( intermediate Rolling )
استندهای بخش پایانی ( Finishing Rolling )

استندها یا قفسه های فوق به ترتیب بیشترین تغییرات حجمی و ابعادی بر روی سیال در حال “نورد” را انجام می دهند و در پایان قفسه های مراحل آخر شکل نهایی محصول را شکل می دهند.

انواع استند ساخته شده در مجموعه نظم آوران کویر یزد
استند (قفسه) رافینگ سه غلتکی Trio
استند (قفسه) غلتکی Duo برای گروه میانی و گروه پایانی
استند (قفسه) غلتکی نوع کارتریج تایپ (Housingless)
استند (قفسه) نورد قابل تبدیل (Convertible)
استند (قفسه) نورد برگشت‌پذیر (Reversible)
استند (قفسه) نورد یونیورسال کلاسیک (classic)
